1）設備簡介

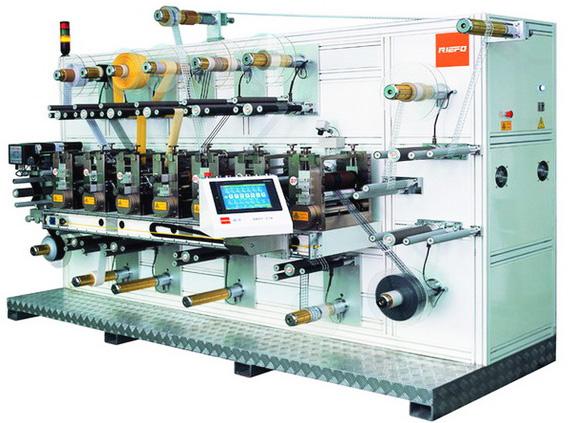

RRD-7-250是一臺可以進行多工位圓刀套位模切、材料復合，用于生產手機、
PDA、LCD等配件產品高速、高效、高精度的設備。
產品視頻：點擊這里
2）技術特點
1．采用高性能PLC、人機界面結合專用控制器提高了控制精度，保證系統兼容性，大
大降低設備的故障率；
2．收放料軸采用伺服電機驅動，高靈敏度張力傳感軸反饋控制，使材料運行平穩，順
暢；
3．模切/復合模座全伺服驅動，獨立可調，套切精度可達±0.15mm；
4． 張力軸高效防粘處理，減少張力不穩因素，提高模切精度；
5．可增加輔助放料軸；
6．可加高模座，疊放刀模或使用大直徑刀模；
7．全中文的操作界面，操作人員輕松上手，節省培訓時間；
8．移動式一體化操作界面，減少損壞機率，提高操作效率；
9．移動式收放料單元，方便調整，減少材料行程；
10．斷料檢測（包括透明料）停機或報警；
11．高精度自動糾偏系統，保證材料運行平直；
12．標準模座設計，刀模兼容性節省模具開發成本。
3）主要規格參數
名稱
說明
制造商
生產材料形式
卷料
底紙材料寬度（mm）
10～250
底紙材料厚度（mm）
0.3
模切最高速度（M/min）
50
收卷/放卷直徑（mm）
400
芯軸直徑（mm）
75
控制面板
人機界面
三菱
PLC
Q01+Q172H
伺服系統
糾偏系統
EL（德國）
張力傳感軸
偉伯康
滾刀軸
伺服電機/伺服減速機
帶動力輔助收/放料軸
伺服電機/氣脹軸/橫移電機
主收/放料軸
伺服電機/磁粉離合
接紙臺
（1組）
機器尺寸（mm）(L×H×W)
3500×2200×1200
重量（kg）
2500
機器顏色
乳白色
電源
380V，50Hz，3相+N+PE
最大功率
30KW
